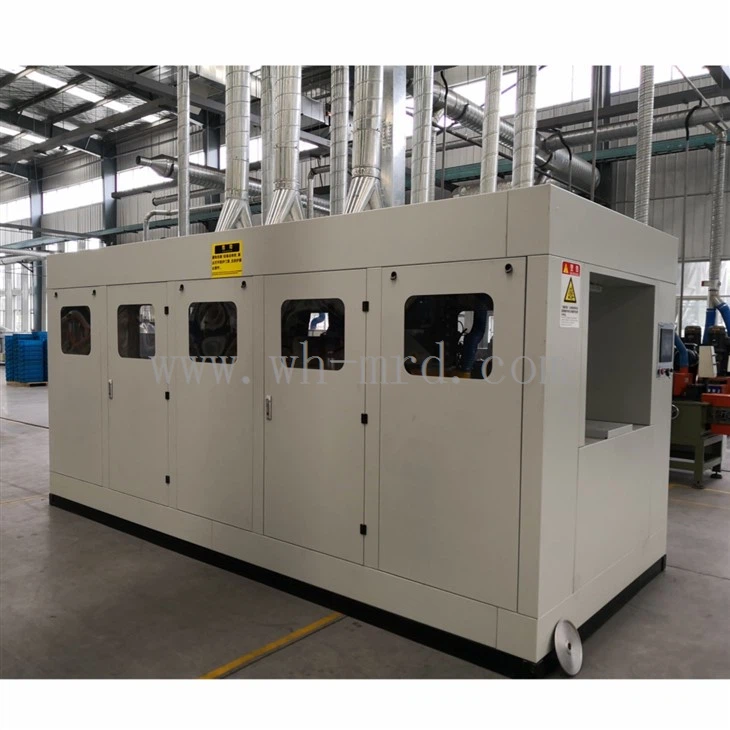

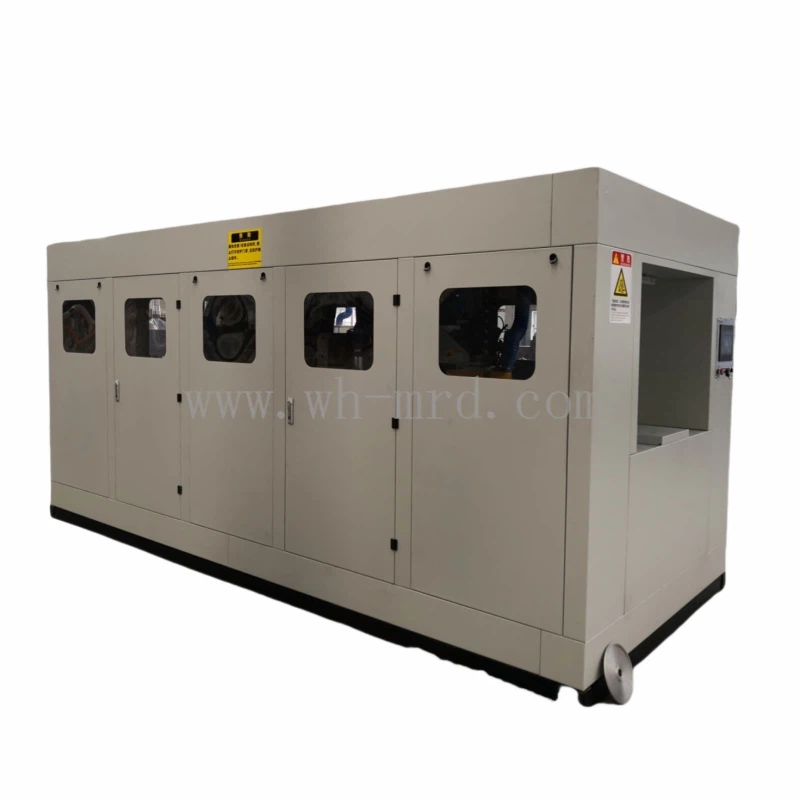

Mașină de măcinare a frânei cu disc CNC





Mașină de măcinare a frânei cu disc CNCeste proiectat pentru șlefuirea plăcuțelor de frână cu mașina. Acest echipament are șase stații de lucru principale: slotting (Grooving), măcinare grosieră, măcinare fină, șamfer și un dispozitiv de afaceri. Stațiile de lucru sunt următoarele:



Dispozitiv de ghidare:Alimentează plăcuțele de frână în mașină

Stație de slotting:Creează caneluri singure\/duble drepte sau unghiulare

Stație de măcinare grosieră:Efectuează măcinarea aspră pe suprafața plăcuței de frână

Stație de măcinare fină:Măcinează suprafața conform specificațiilor de desen

Stații cu două fețe:Aplică șabrete pe ambele părți ale tamponului de frână

Dispozitiv de cifră de afaceri:Se aruncă cu plăcuțele de frână pentru următorul proces









Mașină de măcinare a frânei cu disc CNC
Dimensiune	4600L*2000W*2200H (MM)
Dimensiunea plăcuței de frână	Lungimea părții de frecare 50-240 mm, grosime<50 mm
Capacitate	500-2, 000 pcs\/hr
Putere totală	46 kW
Greutatea echipamentului	6.5T
Măcinare grosieră	Măcinarea motorului capului 7,5 kW
	Stroke în sus și în jos: 6 0 mm, servo cu 0,75 kW
	Roată de măcinare: 300*50*45 mm (sinterizată)
	Max grinding: 0. 8 mm
	Precizie de măcinare: Flatness W 0. 2 mm
Măcinare fină	Power motor al capului de măcinare: 7,5 kW
	Stroke în sus și în jos: 6 0 mm, servo cu 0,75 kW
	Roată de măcinare: 300*50*25 mm (sinterizată)
	Max grinding: 0. 8 mm
	Precizie de măcinare: Flatness W 0. 1 mm
Slotting	Funcție: Faceți canelură dreaptă\/unghiulară, faceți caneluri 1\/2\/3
	Unghiul de slotting: ± 60 grade
	Precizia slotului: ± 0. 5 mm
	Roată de grind slotting: 250*30*2,2 mm
	Putere motor: 4 kW
	Stroke în sus și în jos: 6 0 mm, servo cu 0,75 kW
	Reglarea adâncimii și a unghiului de slotting: Control PLC
Chamfer	Funcție: Faceți Chamfer normal\/J-Shape\/V
	Putere motor: 3kw* 2
	Roata de măcinare Chamfer: 220*30*20, 2 PC -uri
	Reglare în sus și în jos: 5 0 mm. Servo Motor 0,75 kW
	Reglare stânga și dreapta: 6 0 mm. Servo Motor 0,75 kW
Îngropare	Motor Power: 0. 55 kW
	Perie: diametru 250 mm
Colecția de praf	Fluxul de aer 1 0 8 0 0m3\/h, presiunea aerului 0,4 ~ 0,6 mPa







1. stocare și automatizare a modelului
Mașina de măcinare a frânei de disc CNC poate stoca peste 1.500 de modele de frână în sistemul său informatic. Pentru un nou model de pad de frână, operatorul trebuie să introducă doar toți parametrii relevanți prin ecranul tactil în timpul configurației inițiale și să le salveze. În viitor, selectarea modelului din sistem va încărca automat parametrii prestabili, permițând mașinii să funcționeze în consecință. În comparație cu mașinile tradiționale de măcinare care necesită ajustare manuală printr -o roată de mână, acest sistem îmbunătățește semnificativ eficiența producției.



2. Corpul mașinii de tip robust
Cadrul mașinii de măcinare a frânei de disc CNC este procesat și format integral, cu o greutate totală de aproximativ 6 tone. Această construcție robustă asigură o stabilitate structurală excelentă, care la rândul său îmbunătățește precizia de măcinare.



3. Interfață de control a ecranului de touch
Toți parametrii sunt gestionați printr-o interfață de ecran tactil ușor de utilizat. Sistemul de operare este împărțit în trei secțiuni principale pentru o ușurință de utilizare:

3.1 Ecran principal:Folosit pentru a porni și opri mașina și pentru a monitoriza starea de funcționare a acesteia și orice alarme.

3.2 Ecran de întreținere:Permite controlul manual al fiecărui mecanism de servo și pornirea\/oprirea motoarelor de măcinare, șamfer și slotting. De asemenea, monitorizează cuplul, viteza și poziția servo -motoarelor.

3.3 Ecranul parametrilor:Folosit pentru introducerea parametrilor de bază pentru fiecare stație de lucru, inclusiv setări de accelerare și decelerare pentru mecanismele servo.



4. Adatibilitate la modele complexe
Unele modele de plăcuțe de frână prezintă sloturi unghiulare, șamfere în formă de V sau caracteristici neregulate de mușchi care sunt dificil de prelucrat pe mașinile de măcinare convenționale și pot necesita 2-3 etape de procesare separate, ceea ce duce la o eficiență scăzută. Datorită sistemului său de servo cu motor, mașina de măcinare a frânei cu disc CNC poate gestiona diverse proiecte de canelură și șablon într-o singură etapă. Este potrivit atât pentru producția OEM, cât și pentru producția de frânare Aftermarket.
